개발 사례
커넥트랩은 고객이 원하는 사양에 부합하는 최적의 케이블 솔루션을 제공하며, 다양한 분야의 고객들에게 제품을 공급하고 있습니다.
의료 분야
의료용 스마트글라스, 전자 루페
의료장비로부터 송출되는 영상 신호를 의료용 스마트글라스와 전자루페로 실시간 전송되는 케이블 솔루션으로, 기존에 사용하였던 케이블의 불량 발생으로, 원인 파악 및 대안을 마련하여 커넥트랩 제품으로 대체하여 공급하고 있습니다.

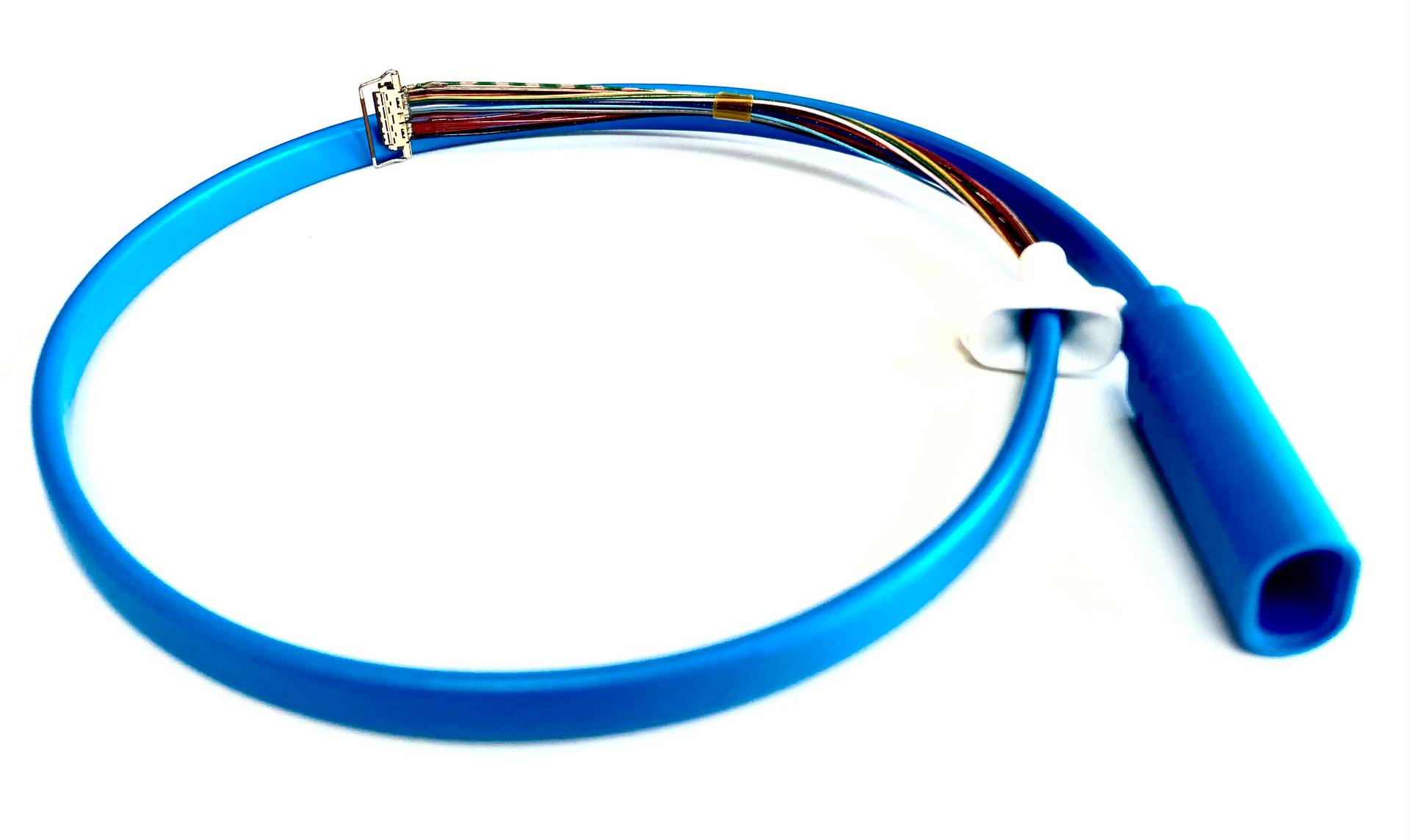

I-PEX to USB C 케이블

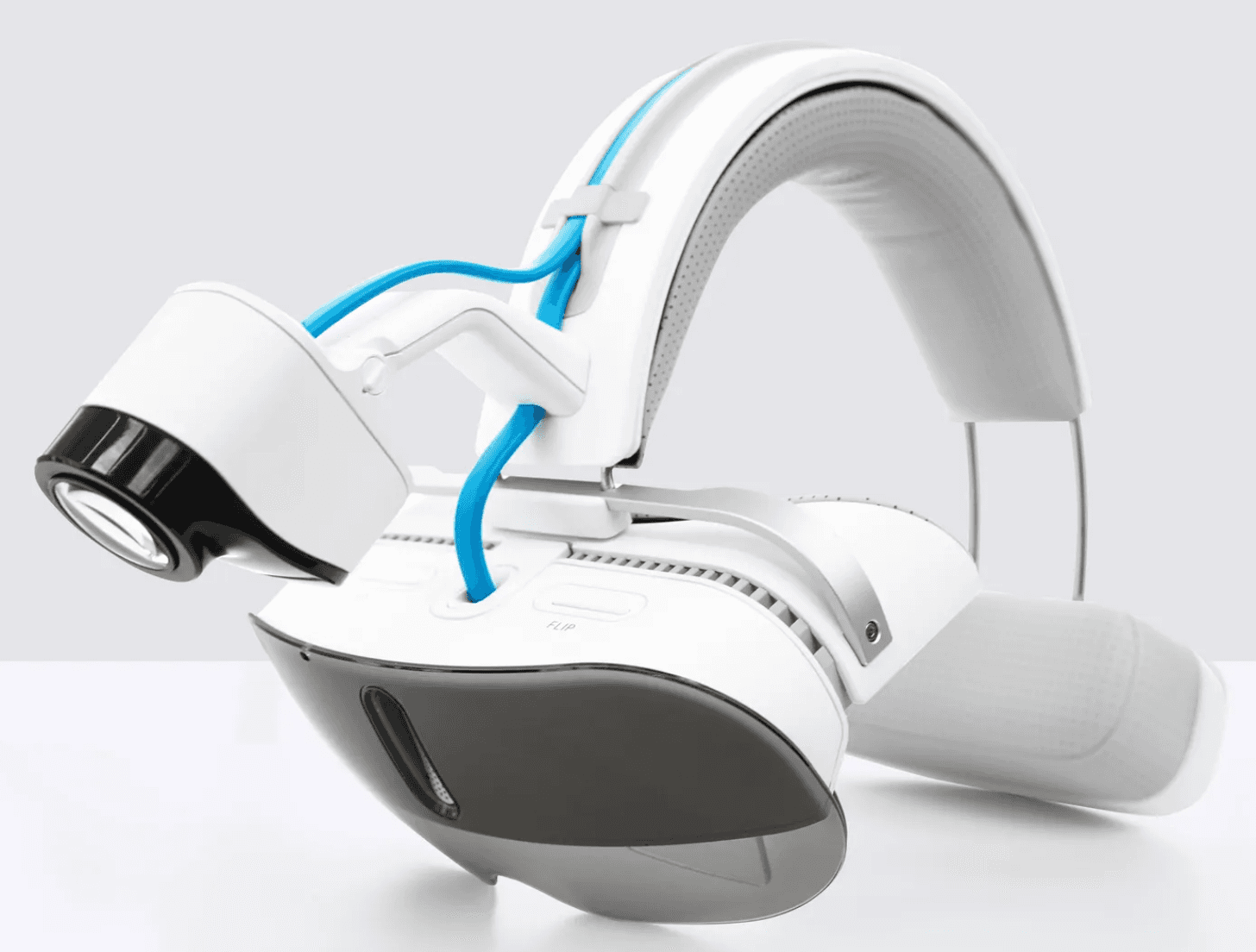

전자 루페

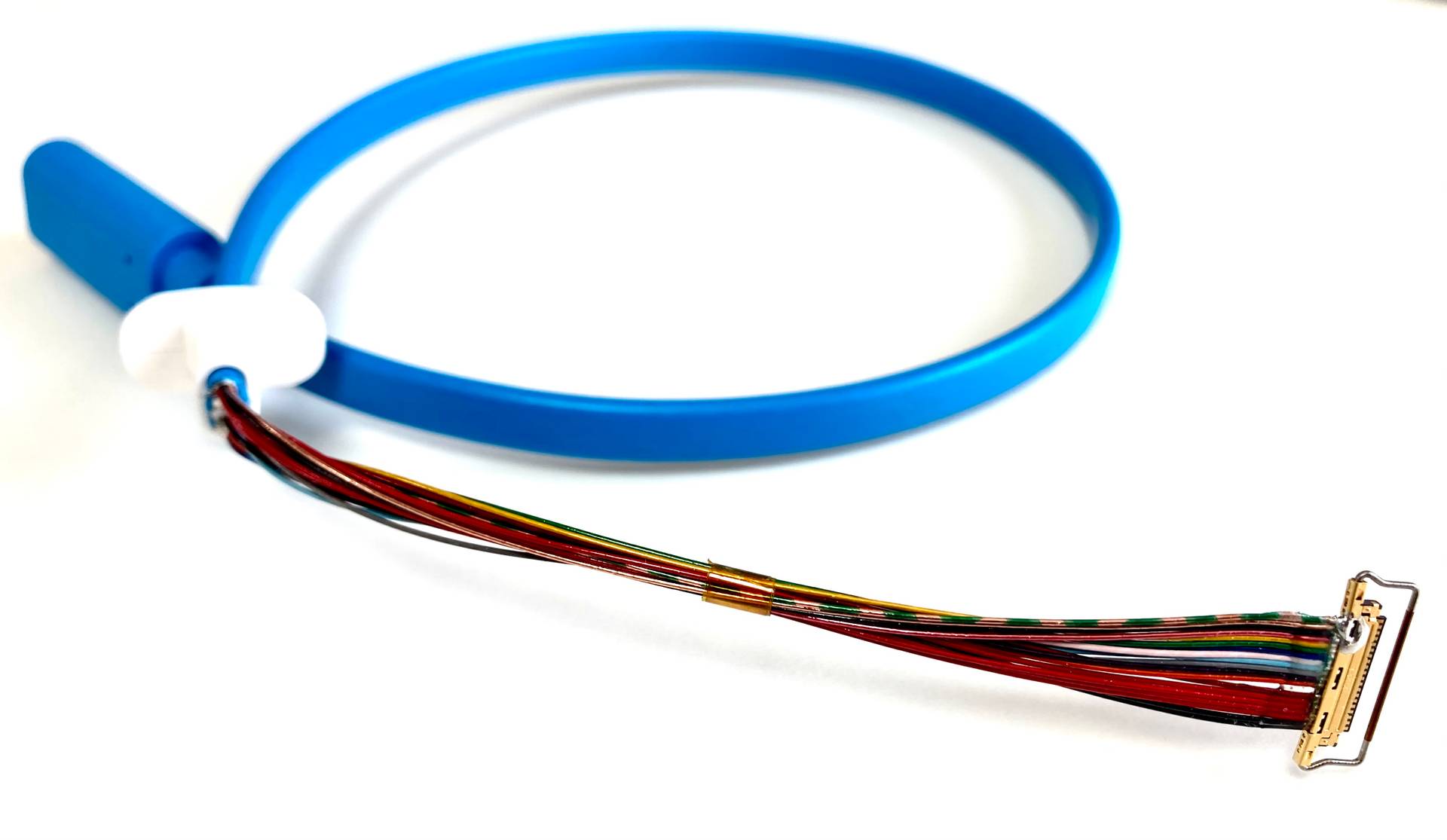

I-PEX to USB C 케이블

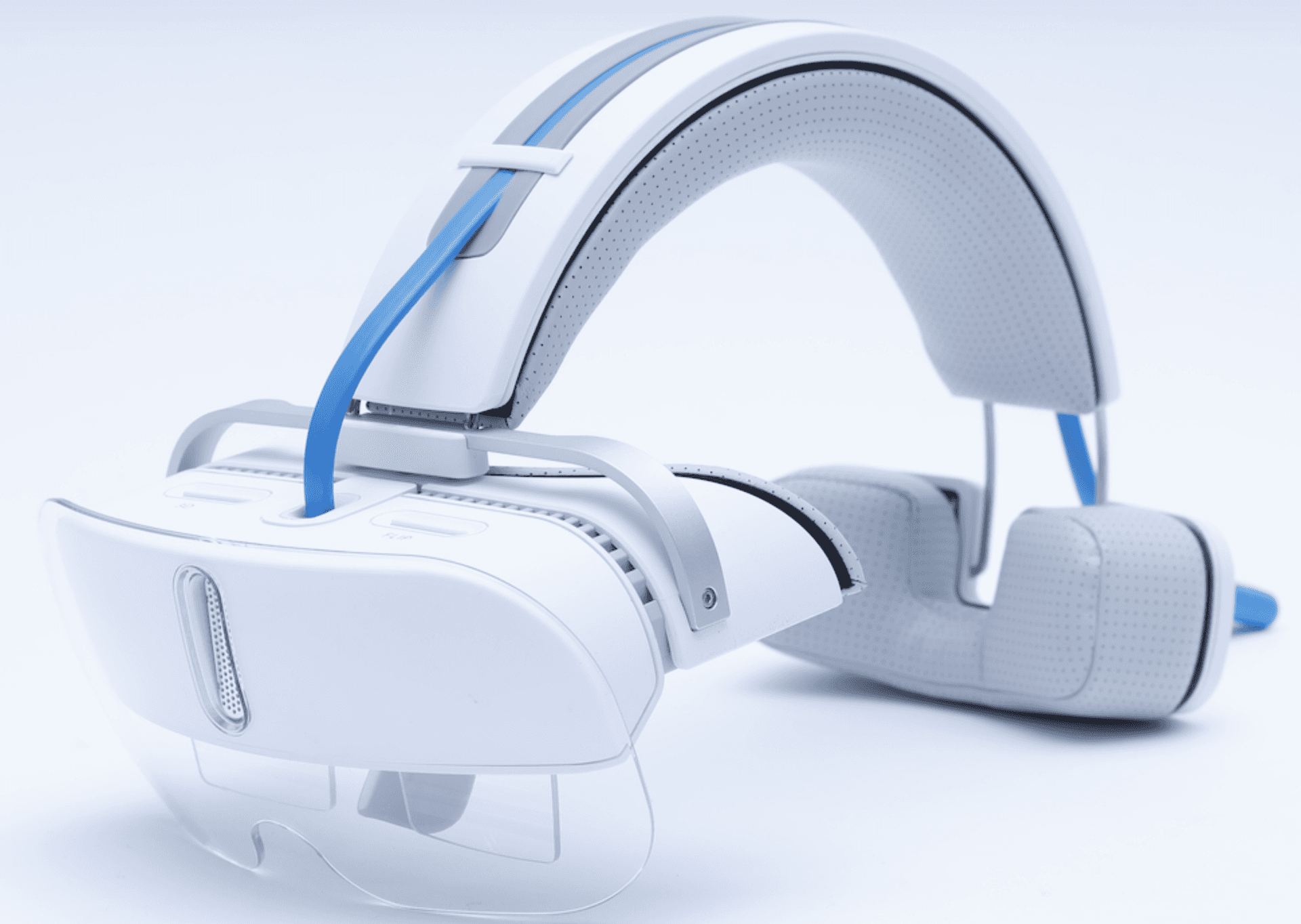

스마트 글라스
USB 타입 C 케이블 개발
- 전송 속도 : 5Gbps
- 해상도 : 1080p60Hz
- 핀맵 : 맞춤형
케이블 개발
- Micro CoaXial 선재 적용
- 자켓팅 색상 반영
- 케이블 모양(Round / Flat)에 따른 선재 배열
차폐(EMI/EMC)
- Shield Case 금형 제작
제품 디자인과 실용성을 고려한 몰딩
차과용 디지털 엑스레이
치과용 엑스레이 특성상 회전을 하기 때문에 유연하고 가동성이 뛰어난 고사양의 케이블을 고객이 요청해 왔습니다. 10Gbps의 속도로 데이터 전송이 가능하고 유연한 TPE재질과 25,000회 이상 벤딩 테스트를 진행한 커넥트랩의 가동형 케이블을 공급 중에 있습니다.

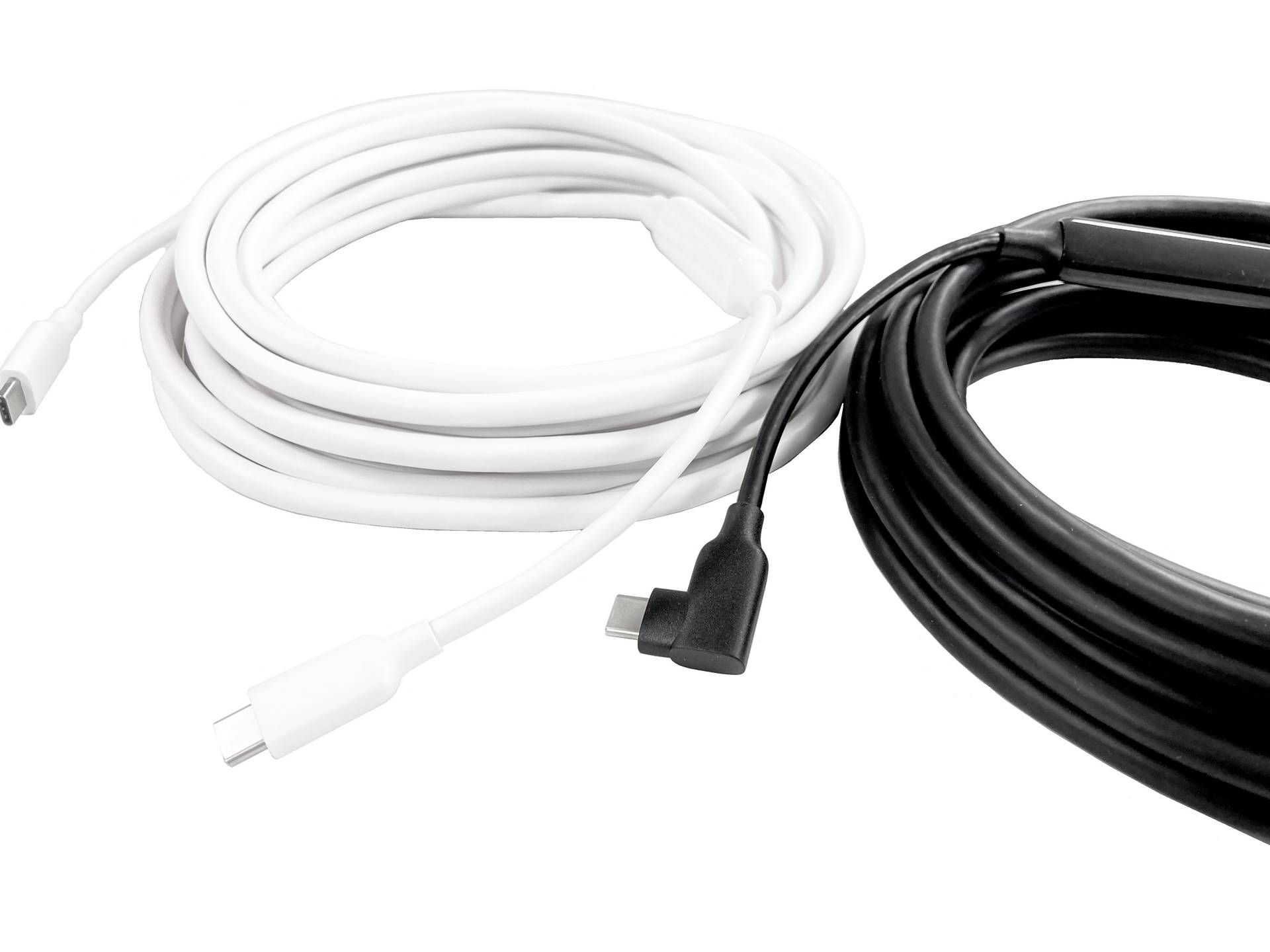

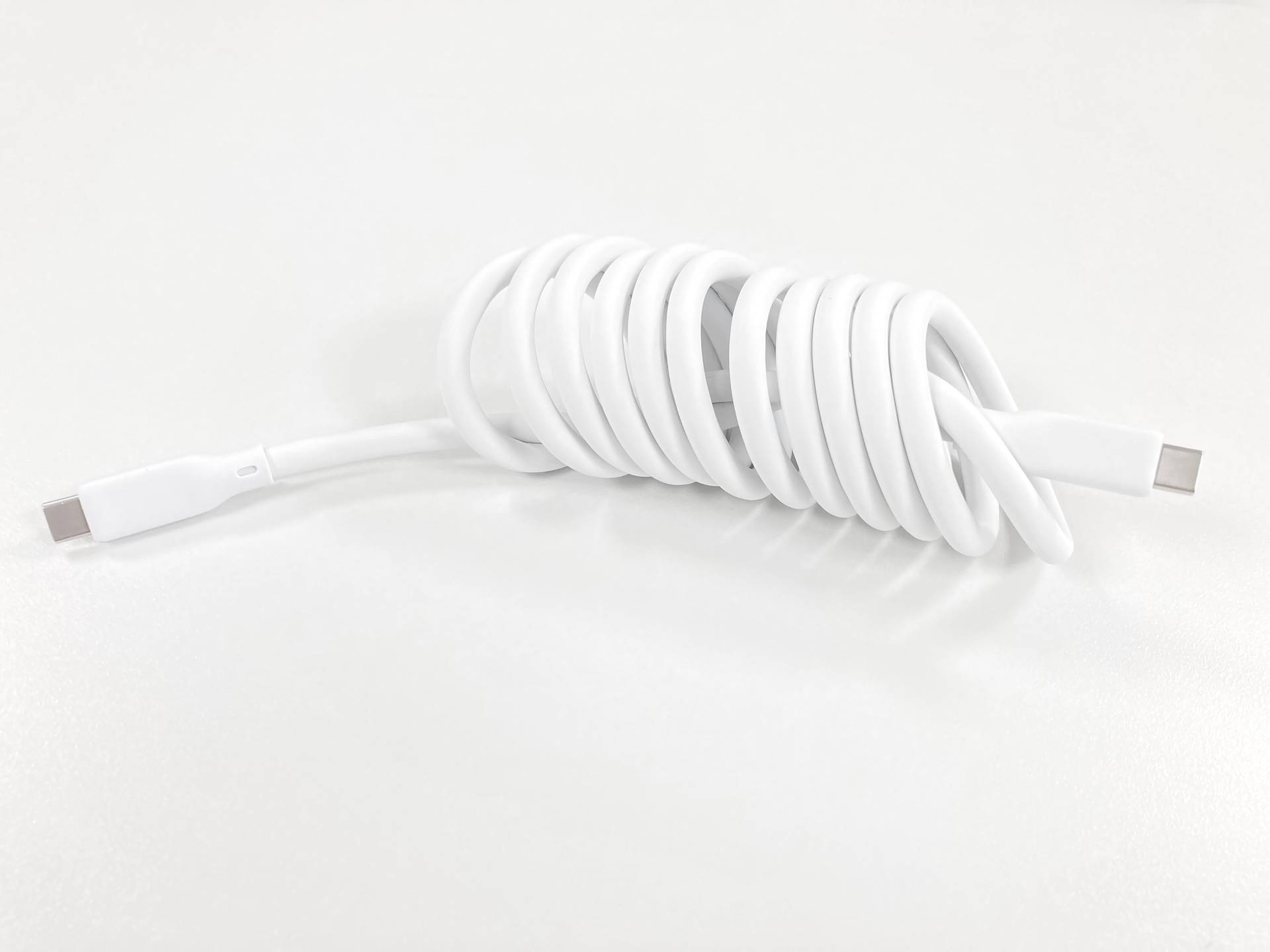

USB3.2 Gen2 Ultra Flexible 케이블

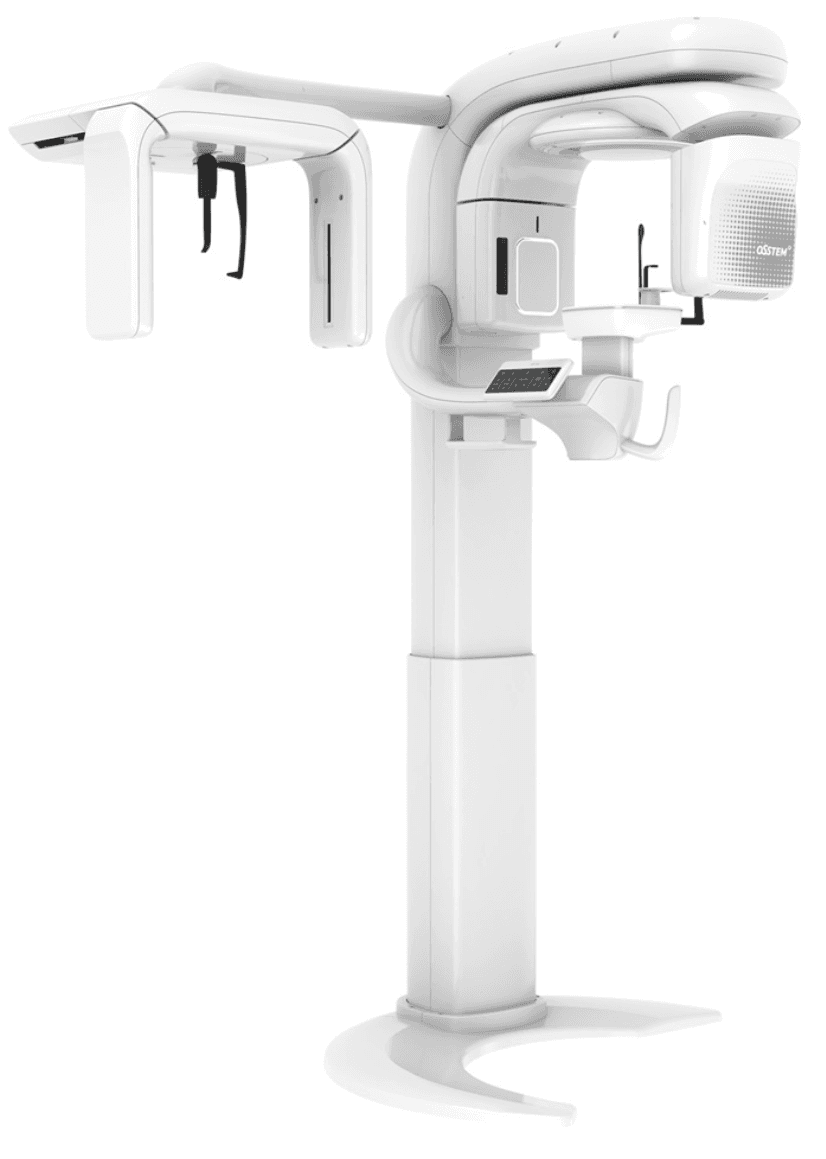

치과용 디지털 엑스레이
가동형 USB3.2 Gen2 타입 C 케이블 개발
- Data rate : 10Gbps
- Micro CoaXial
- TPE
- Bending test : 25,000회
보안 솔루션
도청탐지기, 몰카탐지기, 웨어러블카메라
고객 맞춤형 케이블 솔루션뿐만 아니라 시장에 공급되고있는 기성품이 아닌 품질이 보증된 신뢰성 있는 제품을 공급해 드리고 있습니다.
시중에 판매되고 있는 기성품의 잦은 불량(커넥터 접촉 불량, 스펙 미달의 제품 존재, A/S 미보증 및 불량 분석과 원인 파악의 어려움)으로 고객사에서는 제품개발 진행에 어려움을 겪고 있어 이와 같은 문의에 적극 대응하고 있습니다.

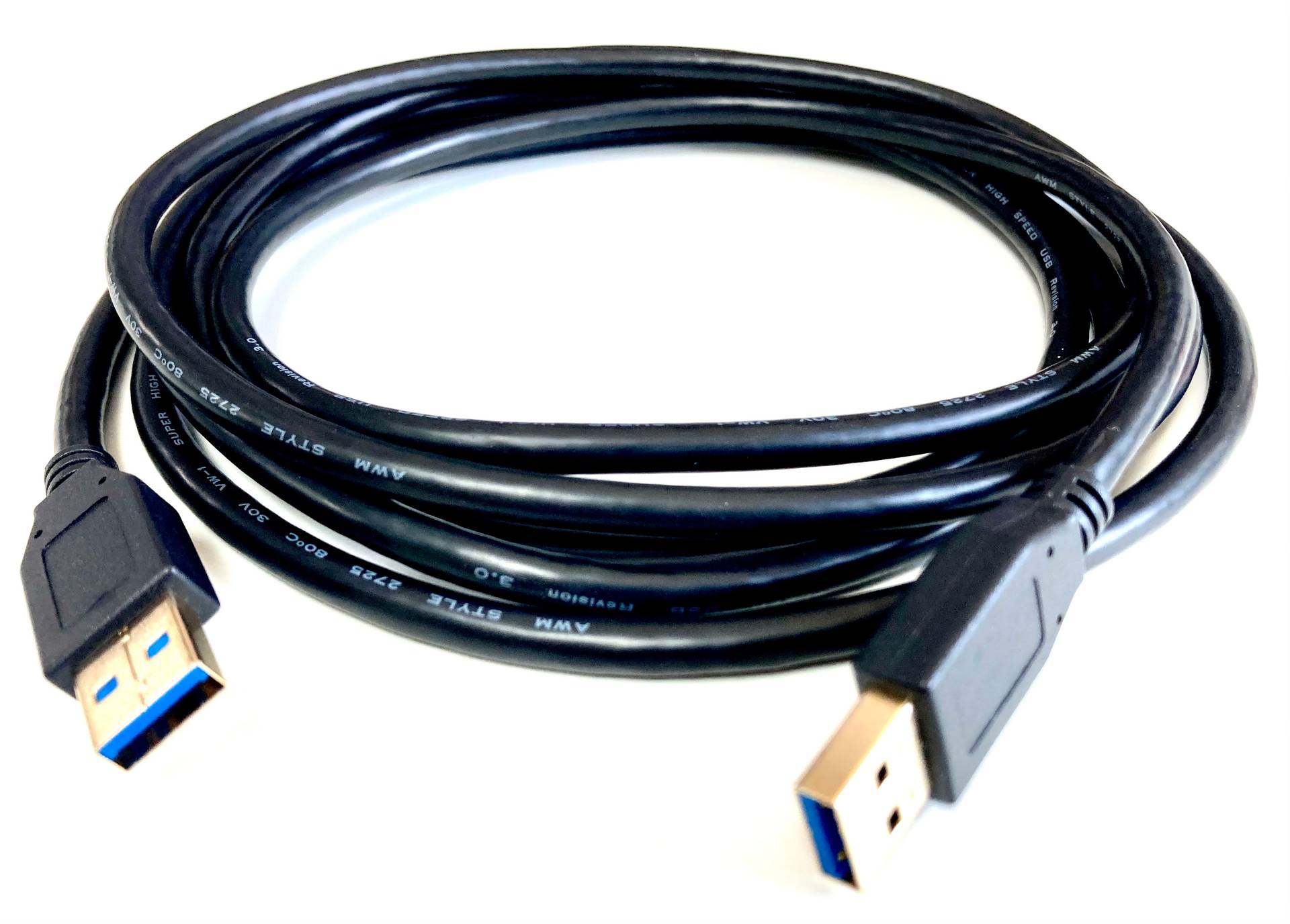

USB3.2 Gen1 타입 A 케이블
- USB3.2 Gen1 5Gbps
- 5V/3A
- 1.8m, 2.5m
- TPE 재질

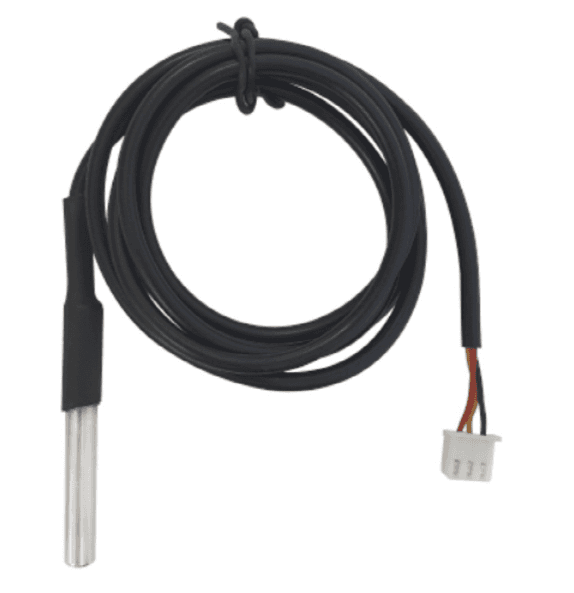

방수형 온도센서 케이블
- S18B20
- 304,φ6*50MM
- CABLE: PVC, 3 wire, 300mm
- Connector XH-3P
USB3.2 Gen1 타입 A 케이블
방수형 온도센서 케이블

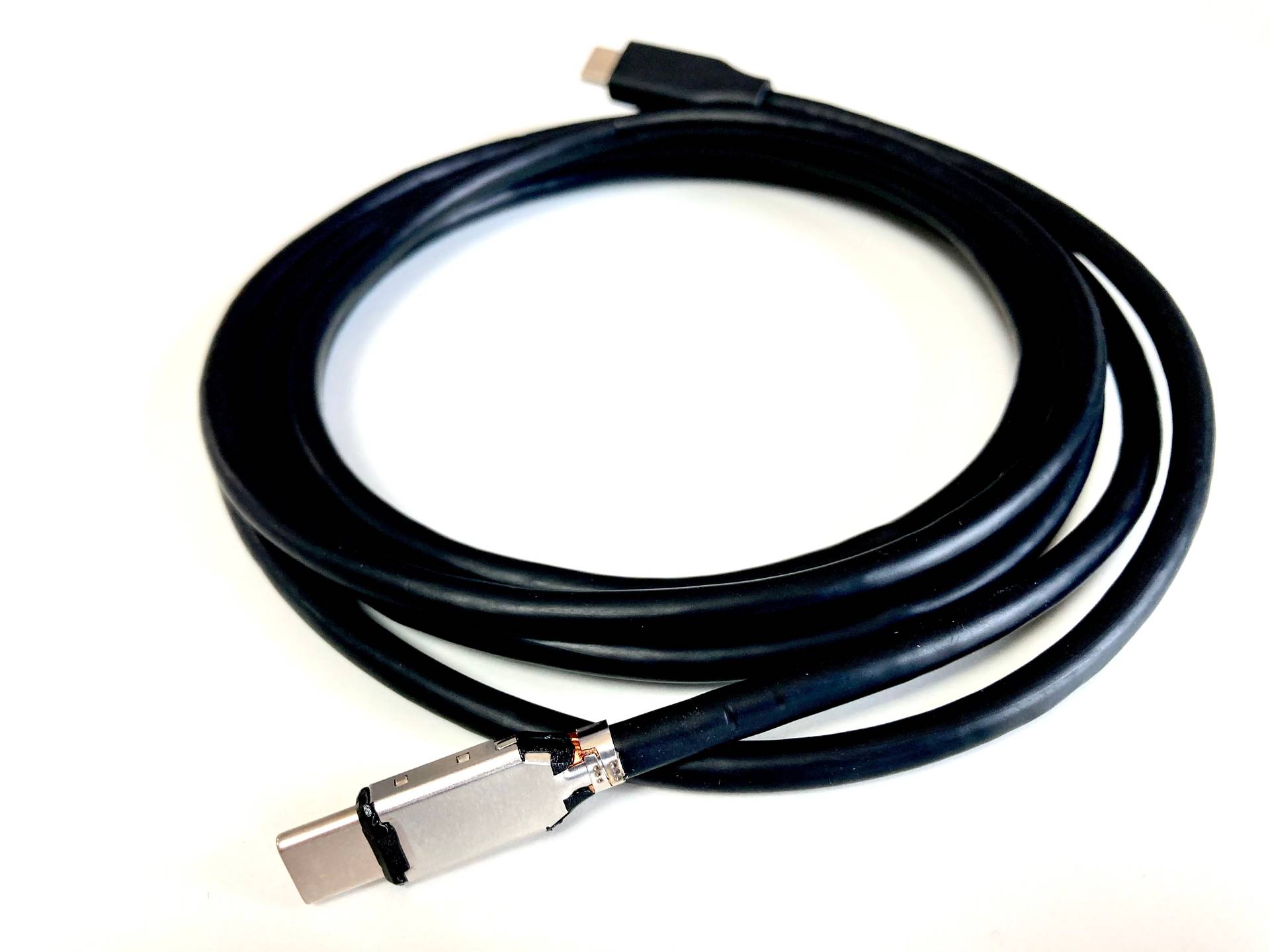

Customized USB3.2 Gen2 타입 C 케이블
Cusotmized USB3.2 Gen2 타입 C 케이블
- 금형이 완성되어 기구물 수정이 불가능하거나, 커넥터 사이즈 변경이 필요한 경우 기성품으로는 적용이 어렵습니다. 커넥트랩은 어떠한 상황에서도 고객의 니즈를 충족하는 솔루션을 제공할 수 있습니다
산업 분야
스마트폰 디스플레이 검사장비 및 카메라 테스트 장비, 산업용 장비
전송 솔루션에 따라 제품의 불량률이 좌우되는 각종 산업용 장비에 커넥터 부분의 사이즈 및 접촉성과 장비와의 케이블 결착 시 케이블이 흔들리지 않고 빠지지 않게끔 하는 솔루션으로 Locking 타입과 I-PEX 커넥터를 적용한 케이블을 개발하여 고객의 원하는 부분을 충족시켰습니다.
USB3.2 Gen2 C to C single locking 케이블
USB3.2 Gen2 C to C single locking 케이블
- 디스플레이 제조 공정에 공급되는 검사장비에 적용
- 고해상도 (4800만 화소 이상) 카메라 모듈 전수 검사
- 기존 케이블(0.9m)의 거리 문제와 전송 품질 이슈 해결
- 커넥트랩의 USB3.1 Gen2 케이블에 고객사 전용 튜닝 적용 제품
- 유사 업체 적용 가능
LVDS I-PEX 케이블
- 스마트폰용 카메라/디스플레이 전수검사 설비에 적용
- 가동형 제품으로 기존 FFC(Flexible Flat Cable)을 대체함
- 우수한 전송품질과 높은 내구성으로 고객사에 경제적임
- 특수 커넥터에 적용 가능
LVDS I-PEX 케이블
USB3.2 Gen2 C to C dual locking 케이블
USB3.2 Gen2 C to C dual locking 케이블
- Locking 적용 (Single, Dual type – 세계최초)
- 초고속 전송 특성과 Locking 지원되어 산업용 수요가 큼
- H社 특허 출원과 개발 지원 (ODM)
- GE, Sony, Canon 등 주요 고객에 납품
HDMI 광케이블 &하네스케이블
크래인용 카메라 케이블
- 크래인 사각지대 실시간 영상 확인
- 50m 이상 전송 길이 요구
- HDMI 광케이블 : 실시간 영상전송(Zero Latency)
- 하네스케이블 : 카메라 모터 제어
방송 분야
방송용 비디오 스위쳐
시장에서 판매되는 B社의 인지도 높은 USB케이블 조차 정상 동작하지 않아, 시장에 없는 5m까지 전송 가능한 USB3.2 Gen2(10Gbps) 케이블을 제공하여 고객의 니즈를 완벽히 만족시켰습니다.
HDMI 광케이블 &하네스케이블

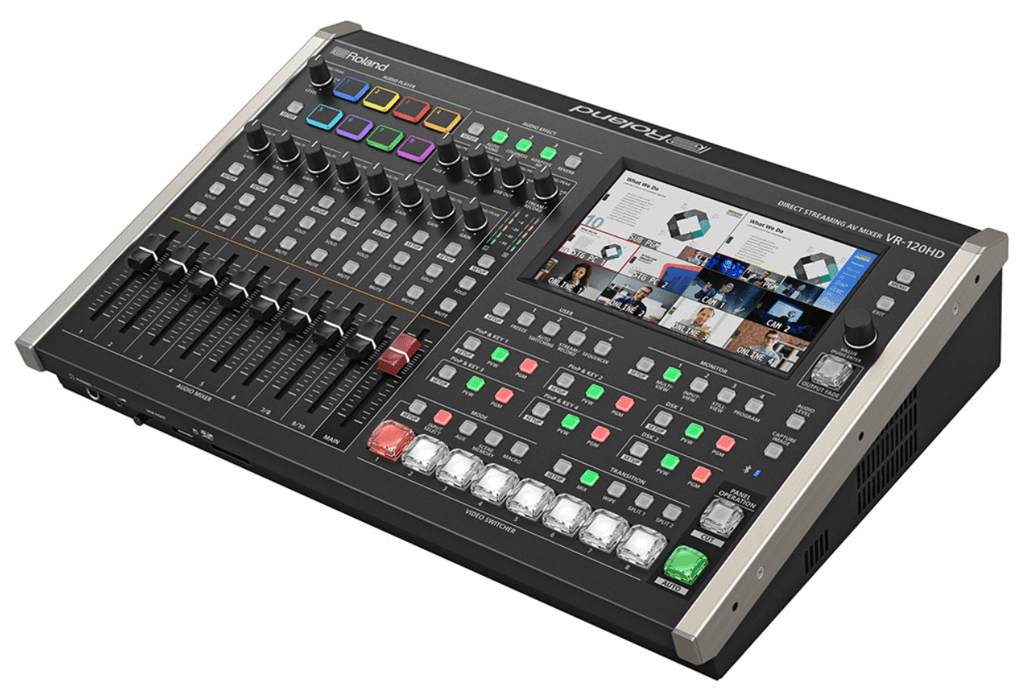

Rolland video Switcher
케이블 주요 사양
- USB3.2 Gen2 10Gbps
- 8K60Hz
- 20V/3A
- PD3.0 지원
- 전송거리 5m
